Дорожные плиты: виды, характеристики, производство и сферы применения

Введение

Дорожные плиты — это железобетонные изделия, которые уже несколько десятилетий остаются одним из самых надёжных и востребованных материалов в дорожном строительстве. Они используются для создания постоянных и временных дорог, аэродромов, промышленных площадок, парковок и других объектов инфраструктуры. Благодаря высокой прочности, долговечности и устойчивости к внешним воздействиям, дорожные плиты обеспечивают надёжное покрытие, способное выдерживать значительные нагрузки.

В этой статье мы подробно рассмотрим:

• Виды дорожных плит и их особенности
• Технические характеристики и маркировку
• Процесс производства и контроль качества
• Сферы применения и преимущества каждого типа плит
• Советы по выбору и монтажу

1. Виды дорожных плит

1.1. Плиты дорожные напряжённые (ПДН)

Описание: ПДН — это предварительно напряжённые железобетонные плиты, которые изготавливаются с использованием предварительно напряжённой арматуры. Это позволяет значительно увеличить прочность и устойчивость плит к динамическим нагрузкам. ПДН часто используются в регионах с суровыми климатическими условиями, так как они способны выдерживать температуры до -55°C и значительные механические нагрузки.

Технические характеристики:

• Толщина: 140–180 мм
• Марка бетона: М350 и выше
• Морозостойкость: до F200
• Водонепроницаемость: W4
• Нагрузка: до 30 тонн на ось

Сферы применения:

• Постоянные автомобильные дороги с интенсивным движением
• Временные дороги на строительных площадках
• Укрепление слабых и пучинистых грунтов
• Аэродромные покрытия

1.2. Плиты аэродромные гладкие (ПАГ)

Описание: ПАГ — это специальные железобетонные плиты, предназначенные для строительства аэродромных покрытий, взлётно-посадочных полос, а также дорог для тяжёлой техники. Они отличаются повышенной прочностью и способностью выдерживать экстремальные нагрузки (до 75 тонн). ПАГ изготавливаются из высококачественного бетона и усиленной арматуры, что делает их одними из самых надёжных изделий в своей категории.

Технические характеристики:

• Размеры: 6000 × 2000 мм
• Толщина: 140–200 мм
• Марка бетона: М400
• Морозостойкость: до F150
• Нагрузка: до 75 тонн

Сферы применения:

• Аэродромы и взлётно-посадочные полосы
• Дороги для тяжёлой техники и спецтехники
• Промышленные площадки с высокими нагрузками

1.3. Плиты дорожные прямоугольные (П)

Описание: Плиты дорожные типа П — это универсальные железобетонные изделия, которые широко используются для строительства дорог с умеренной нагрузкой. Они подходят для городских улиц, пешеходных зон, парковок и подъездных путей. Плиты типа П отличаются простотой монтажа и долговечностью, что делает их популярными в городском строительстве.

Технические характеристики:

• Размеры: 1750 × 1500 мм, 3000 × 1750 мм
• Толщина: 140–170 мм
• Марка бетона: М300–М350
• Нагрузка: до 10–30 тонн

Сферы применения:

• Городские дороги и тротуары
• Парковки и подъездные пути
• Пешеходные зоны и площадки

1.4. Шестиугольные и трапецеидальные плиты

Описание: Шестиугольные и трапецеидальные плиты используются для создания покрытий с нестандартной геометрией. Они обеспечивают равномерное распределение нагрузки и часто применяются в ландшафтном дизайне, а также для укрепления склонов и берегов.

Технические характеристики:

• Толщина: 140–180 мм
• Марка бетона: М300–М350
• Морозостойкость: до F150

Сферы применения:

• Ландшафтный дизайн
• Укрепление склонов и берегов
• Пешеходные дорожки и площадки

2. Технические характеристики и маркировка

2.1. Маркировка дорожных плит

Маркировка дорожных плит осуществляется в соответствии с ГОСТ 21924.0-84 и включает в себя буквенно-цифровые обозначения, которые содержат информацию о типе плиты, её размерах и допустимой нагрузке.

Пример маркировки:

• 1П30.18-30 — плита для постоянных дорог, размером 3000 × 1750 мм, нагрузка до 30 тонн.
• ПАГ-18 — аэродромная плита толщиной 180 мм.

2.2. Сравнительная таблица характеристик

3. Процесс производства дорожных плит

Производство дорожных плит включает несколько ключевых этапов, каждый из которых важен для обеспечения высокого качества готовых изделий.

3.1. Подготовка материалов

На этом этапе происходит отбор и подготовка всех необходимых материалов: цемента, песка, щебня, воды и арматуры. Качество материалов напрямую влияет на прочность и долговечность плит.

3.2. Изготовление арматурного каркаса

Арматурный каркас изготавливается из стальных прутьев, которые свариваются или связываются вязальной проволокой. Каркас обеспечивает прочность и устойчивость плиты к нагрузкам.

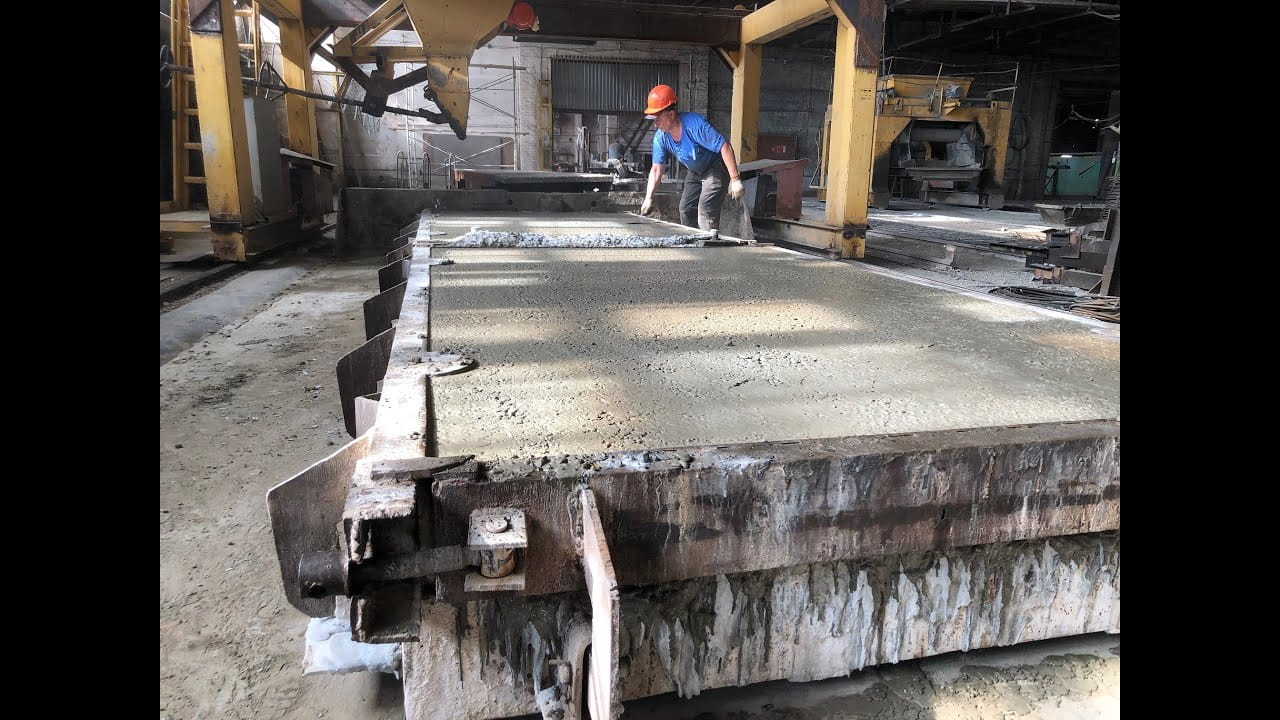

3.3. Формовка и заливка бетона

Подготовленный арматурный каркас укладывается в специальные формы, после чего производится заливка бетонной смеси. Для равномерного распределения бетона используется вибрационное оборудование.

3.4. Термообработка

После заливки формы с бетоном помещаются в специальные камеры для термообработки. Это позволяет ускорить процесс затвердевания бетона и повысить его прочность.

3.5. Контроль качества

Готовые плиты проходят строгий контроль качества, включающий проверку геометрических параметров, прочности и отсутствия дефектов.




4. Сферы применения дорожных плит

4.1. Строительство автомобильных дорог

Дорожные плиты широко используются для строительства постоянных и временных автомобильных дорог. Они обеспечивают ровное и прочное покрытие, способное выдерживать значительные нагрузки от транспорта.

4.2. Аэродромы и взлётно-посадочные полосы

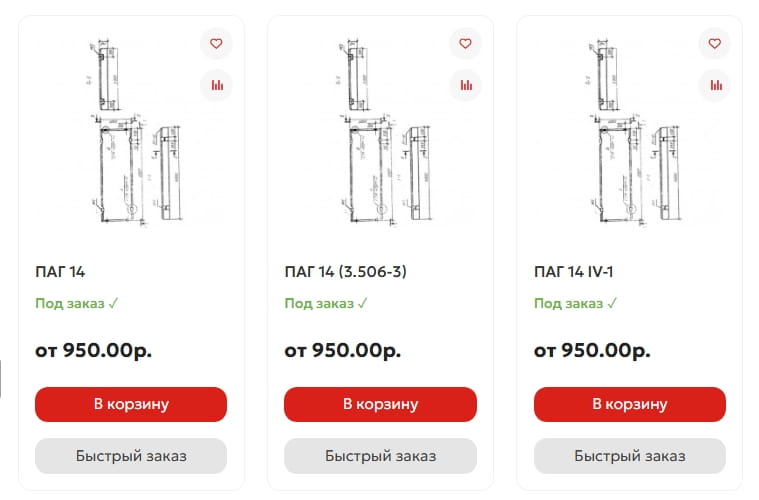

Плиты ПАГ14, ПАГ18, ПАГ20 применяются для строительства аэродромных покрытий и взлётно-посадочных полос, где требуется высокая прочность и устойчивость к нагрузкам от самолётов и тяжёлой техники.

4.3. Промышленные площадки

Дорожные плиты используются для обустройства промышленных площадок, складских территорий и зон для размещения тяжёлой техники.

4.4. Ландшафтный дизайн

Шестиугольные и трапецеидальные плиты часто применяются в ландшафтном дизайне для создания пешеходных дорожек, площадок и укрепления склонов.

5. Преимущества дорожных плит

• Высокая прочность и долговечность — способны выдерживать значительные нагрузки и служат десятилетиями.
• Устойчивость к внешним воздействиям — не боятся перепадов температур, влаги и механических повреждений.
• Быстрый монтаж — укладка плит занимает минимум времени, что ускоряет процесс строительства.
• Экономичность — снижают затраты на ремонт и обслуживание дорог.

6. Советы по выбору и монтажу

6.1. Как выбрать дорожные плиты?

• Определите нагрузку, которую должно выдерживать покрытие.
• Учтите климатические условия региона.
• Проверьте сертификаты качества и соответствие ГОСТ.

6.2. Технология монтажа

• Подготовьте основание: выровняйте и уплотните грунт.
• Используйте специальную технику для укладки плит.
• Обеспечьте правильное соединение плит между собой.

7. Фотогалерея: Примеры использования дорожных плит

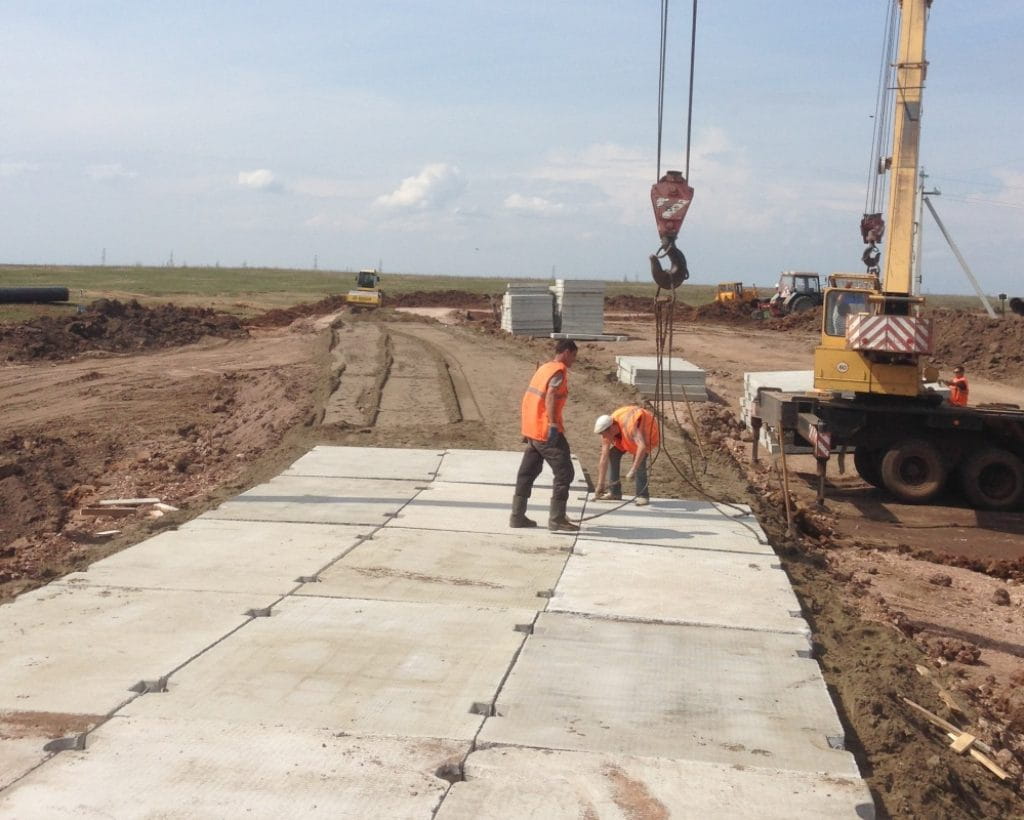

1. Укладка дорожных плит на строительной площадке (Описание: Фото показывает процесс укладки плит с использованием крана и строительной техники.)

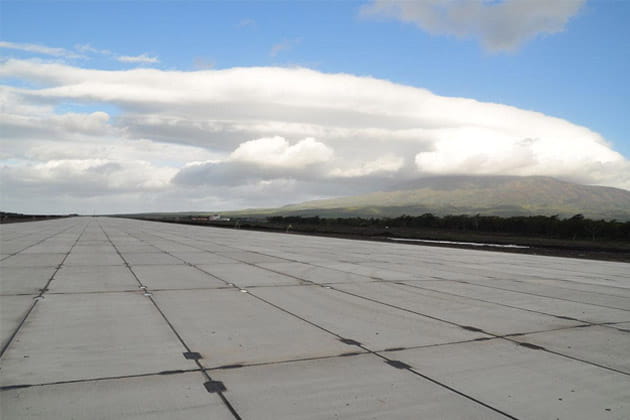

2. Дорожные плиты на аэродроме (Описание: Изображение взлётно-посадочной полосы, покрытой плитами ПАГ.)

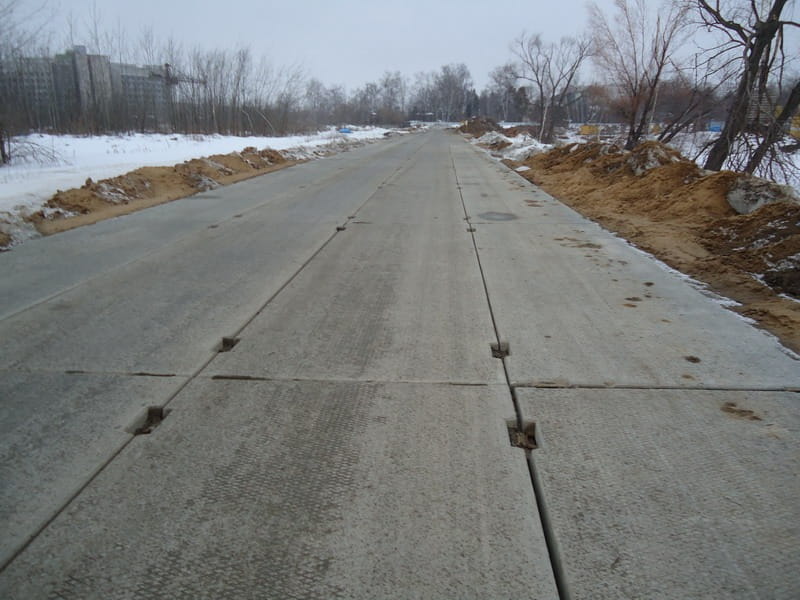

3. Городская дорога из плит типа П (Описание: Фото городской улицы с уложенными дорожными плитами.)



Заключение

Дорожные плиты — это универсальное и надёжное решение для строительства дорог, аэродромов и промышленных объектов. Правильный выбор типа плиты и соблюдение технологии монтажа гарантируют долговечность и безопасность покрытия. Если вам нужна консультация или помощь в подборе дорожных плит, обращайтесь к специалистам!
